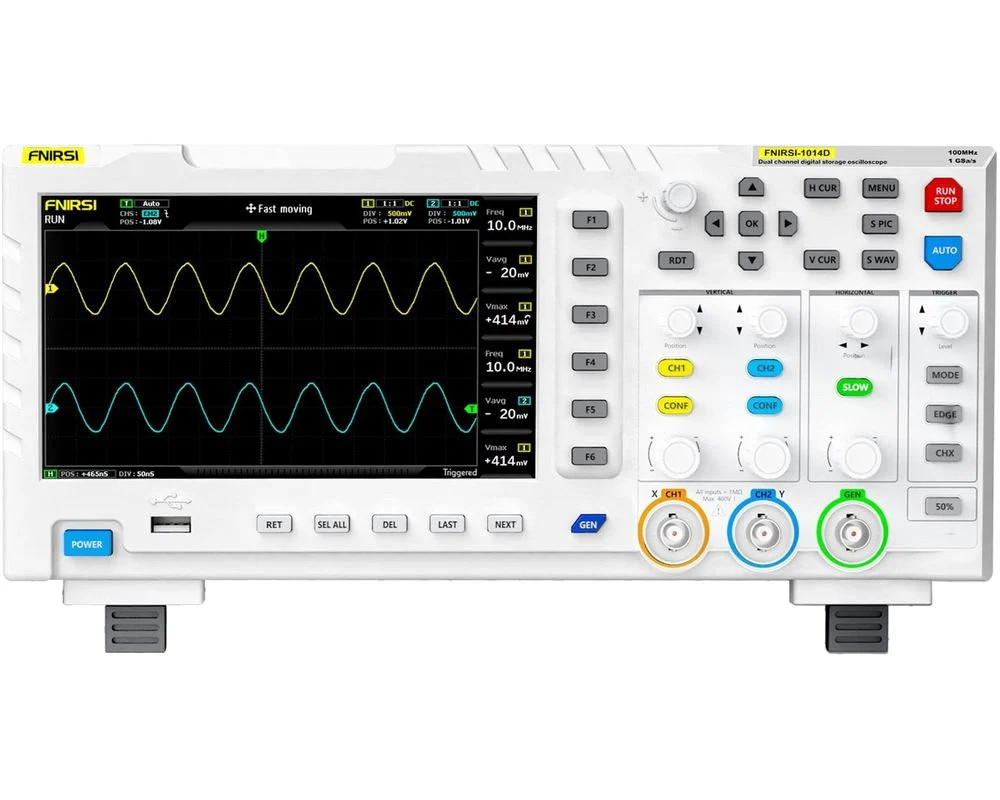

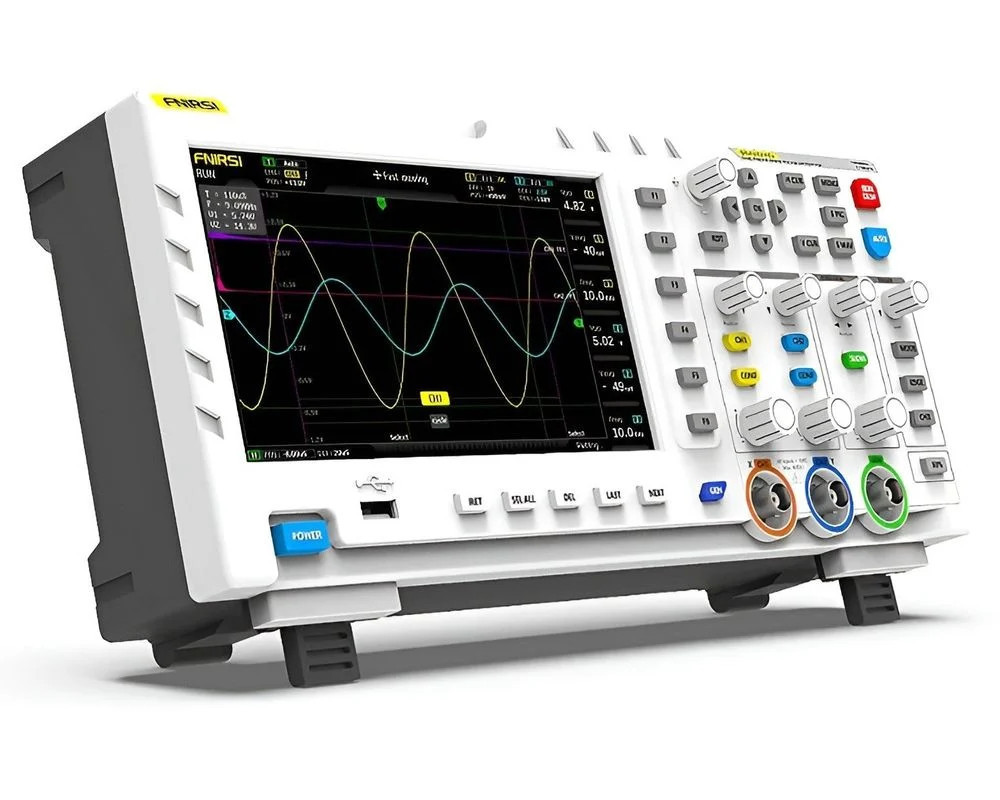

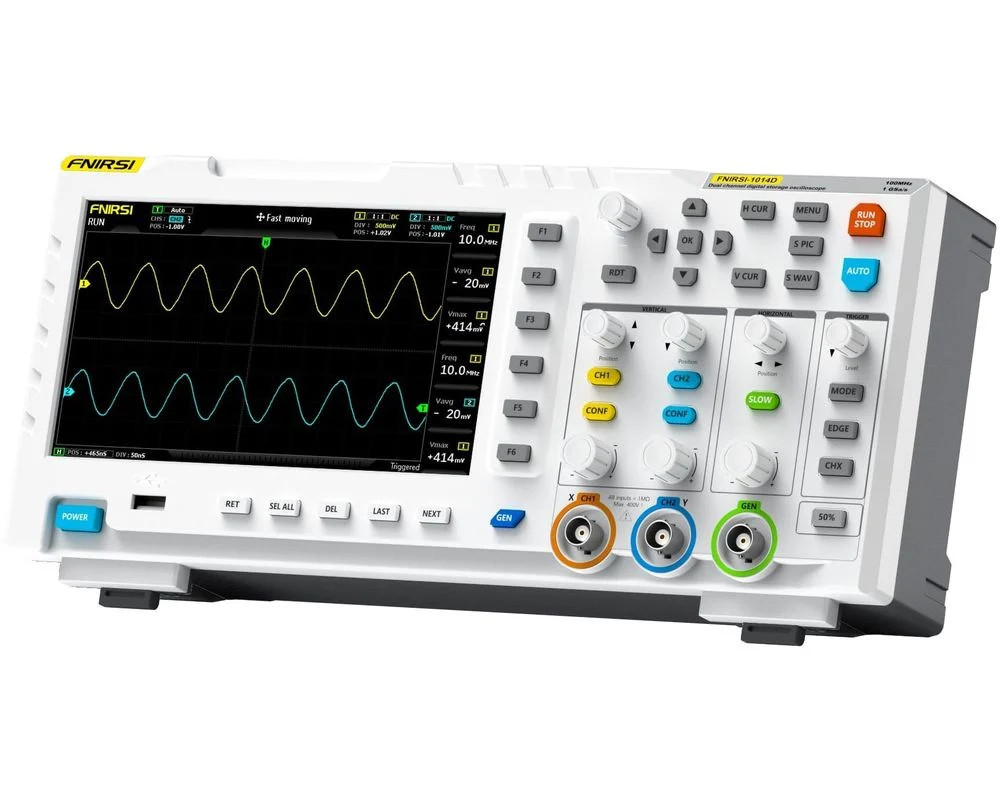

FNIRSI-1014D digitális oszcilloszkóp és jelgenerátor – 2 az 1-ben professzionális mérőműszer

Az FNIRSI-1014D egy sokoldalú, 2 az 1-ben készülék, amely ötvözi a kétcsatornás digitális oszcilloszkópot és a beépített DDS jelgenerátort. Ideális választás elektronikai javításhoz, laboratóriumi mérésekhez, fejlesztéshez, oktatáshoz vagy hobbi célokra.

A készülék 1GSa/s valós idejű mintavételezési sebességgel és 2×100 MHz analóg sávszélességgel rendelkezik, így gyors és pontos jelfeldolgozást biztosít. A 7 hüvelykes, 800×480 pixeles színes TFT LCD kijelző tiszta és részletgazdag megjelenítést nyújt.

Beépített védelmi rendszerének köszönhetően akár 400V mérési tartományt is támogat (10X szondával), így biztonságosan használható magasabb feszültségű rendszereknél is.

Főbb jellemzők

• 2 az 1-ben kialakítás: oszcilloszkóp + DDS funkciógenerátor
• Kétcsatornás bemenet
• 2×100 MHz sávszélesség
• 1GSa/s mintavételezési sebesség
• 7” színes TFT LCD kijelző (800×480)
• Beépített jelgenerátor 14 alap hullámformával
• Egyedi jelrögzítés és visszajátszás
• Akár 1000 mentett hullámforma és 1000 képernyőkép tárolása
• AUTO mérés funkció egyetlen gombnyomásra
• FFT spektrumanalízis funkció
• Lissajous ábra megjelenítés
• Kurzoros manuális mérés
• USB csatlakozás képexporthoz és adatátvitelhez
• Fényerőszabályozható kijelző
• Kompakt, hordozható kivitel

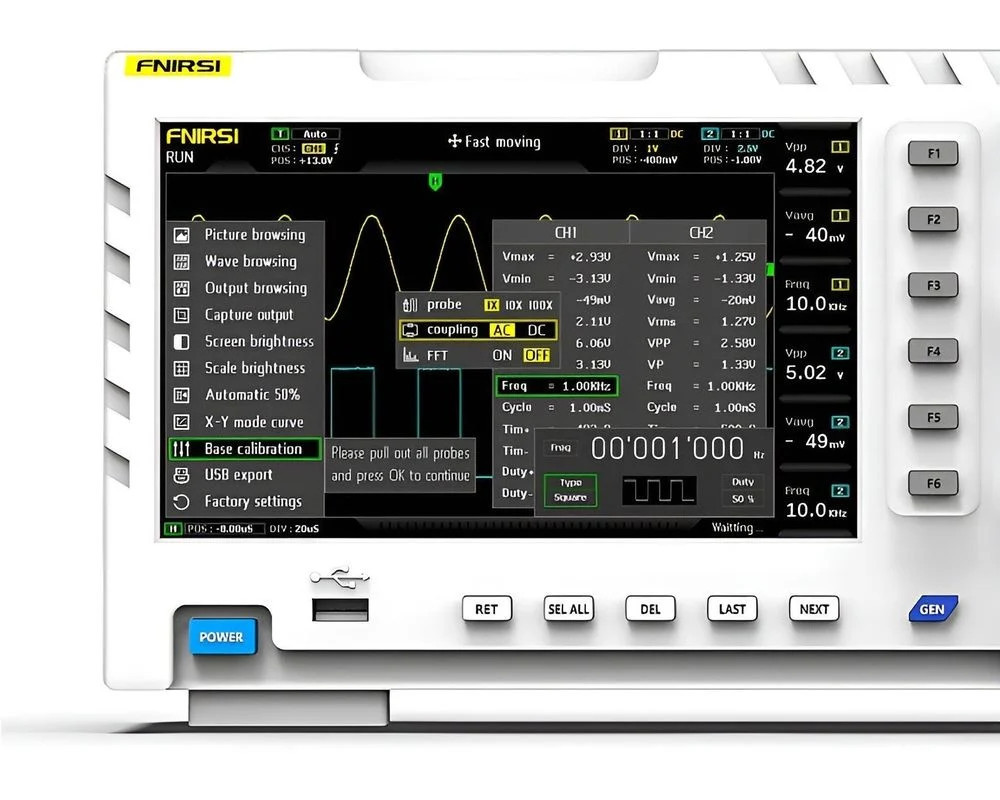

• Mérési funkciók
• A készülék akár 12 automatikus paraméter mérésére képes:
• Vpp
• Vp
• Vmax
• Vmin
• Vavg
• Vrms
• Frekvencia
• Duty+
• Duty-
• Idő+
• Idő-
• Periódusidő

• Műszaki adatok
• Modell: FNIRSI-1014D
• Anyag: ABS műanyag
• Csatornák száma: 2
• Analóg sávszélesség: 2×100 MHz
• Mintavételezés: 1GSa/s
• Függőleges érzékenység: 50mV/div – 500V/div
• Időalap: 50s/div – 10ns/div
• Maximális mérési feszültség:
• 1X szonda: 40V
• 10X szonda: 400V
• Bemeneti impedancia: 1MΩ
• ADC felbontás: 8 bit
• Csatolás: AC / DC
• Trigger módok: Single / Normal / Auto
• Trigger él: emelkedő / csökkenő
• USB interfész: igen
• Méret: 340 × 140 × 70 mm
• Tömeg: 2500 g

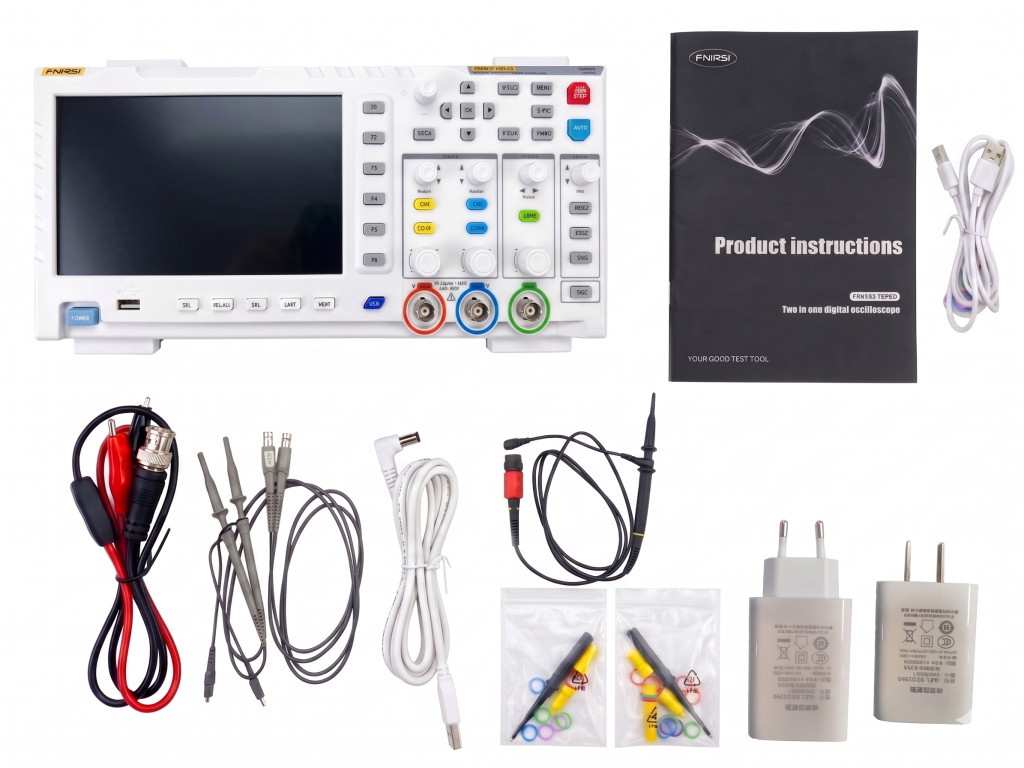

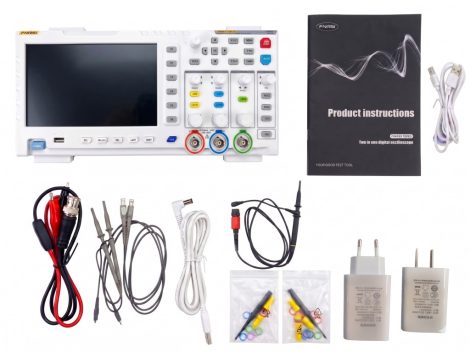

A csomag tartalma:

• 1 db FNIRSI digitális oszcilloszkóp (beépített jelgenerátorral)
• 1 db Felhasználói kézikönyv (Product Instructions)
• 2 db Oszcilloszkóp mérőfej (BNC csatlakozós, passzív szondák)
• 1 db BNC-krokodilcsipeszes mérőkábel (piros-fekete véggel)
• 1 db USB-DC tápkábel (fehér, hengeres csatlakozóval)
• 1 db USB –> USB adatkábel (fehér)
• 2 db Hálózati adapter (EU és US szabványú fali csatlakozók)

2db Tartozékcsomag a mérőfejekhez:

• Színes jelölőgyűrűk
• Beállító csavarhúzó
• Védőkupakok

Kinek ajánljuk?

• Elektronikai szervizeknek
• Villamossági szakembereknek
• Fejlesztőknek
• Műszerészeknek
• Oktatási intézményeknek
• Hobbi elektronikusoknak

Miért válaszd a FNIRSI-1014D modellt?

Ha egy megbízható, sokoldalú és kedvező árú oszcilloszkópot keresel beépített jelgenerátorral, akkor az FNIRSI-1014D kiváló választás. Professzionális funkciók, könnyű kezelhetőség és hordozható kivitel egyetlen készülékben.
